Inatherm Fiter Fan Units

Inatherm Filter Fan Units (ook wel FFU) zijn uitermate geschikt voor het toevoeren van gezuiverde lucht in diverse cleanroom- of laboratorium opstellingen. Filter Fan Units worden toegepast in cleanrooms met ISO-classificatie 1 t/m 8 volgens ISO 14644-1:2015.

filter fan units NODIG VOOR UW PROJECT?

Wij denken graag met u mee. Laat uw gegevens achter en één van onze specialisten neemt z.s.m. contact met u op!

Verzenden

Werking Filter Fan Unites

Filter Fan Units worden vaak gebruikt volgens het zogenaamde box-in-box principe; een gesloten ruimte wordt door een centrale luchtbehandelingsinstallatie voorzien van geconditioneerde lucht, waarna de Filter Fan Unit de geconditioneerde lucht aanzuigt, filtert en middels een laminaire luchtstroom in de ruimte brengt. In de ruimte is een separaat afzuigsysteem aanwezig welke de ingebrachte lucht terugvoert naar de ruimte (plenum) buiten de clean room.

Opbouw Filter Fan Unit

Een Filter Fan Unit bestaat uit een zeer efficiënte EC-ventilator (fabricaat Ziehl Abegg) met achterover gebogen schoepen, een behuizing van aluminium (optineel gegalvaniseerd staal of roestvast staal) en een filterframe voorzien van droge PU pakking.

Filtering

Inatherm Filter Fan Units kunnen worden voorzien van voorfilter in de klasse G4, M5, F7 en F9. Cleanroom-zijdig kan de unit worden voorzien van een HEPA filter in klasse H14 of U15 (andere HEPA klassen op aanvraag).

Warmtewisselaar

Voor het verder nabehandelen van de geconditioneerde lucht kan de Filter Fan Unit worden uitgerust met koelbatterij waarmee gekoeld of indien gewenst verwarmd kan worden.

Drukmeting

De units kunnen worden voorzien van meetnippels (DOP port) voor DOP-meting voor validatie van de prestaties van het HEPA filter. Het voorfilter kan worden voorzien van drukverschilschakelaar of drukverschilsensor.

Afmetingen

Er zijn twee standaardafmetingen voor inleg in rasterplafond mogelijk, 1200x600 en 1200x1200.

Sturing

Standaard zijn de geïntegreerde EC-ventilatoren voorzien van Modbus aansluiting zodat afhankelijk van de omvang van het Filter Fan Unit netwerk kan worden gekozen voor lokale aansturing of centrale sturing en monitoring. De Filter Fan Units kunnen onderling worden door gekoppeld voor master-slave sturing.

Uitvoeringsvarianten

Inatherm Filter Fan Units zijn te verkrijgen in 3 basis varianten; Basic, Optimum en Silent. Zie de technische data voor de onderlinge verschillen.

Technische data: Model 1200x600

 Inatherm FFU 1140x540      Silent        Optimum    Basic

 Afmeting

 mm 1132x534x440
 Gewicht* kg 45              42        36
 Luchtvolume bij @ 0,45 m/s m3/h 1000           1000      1000
 Luchtvolume gemiddelde snelheid m/s 0,47            0,47      0,46
 Opgenomen vermogen @ 0,45 m/s W 66            68       72
 Nominaal vermogen W 500            500      500
 Toerental TPM 1060           1080      1100
 Geluid** L1 [dB] 45,5            47       52,5
 Geluid** L2 [dB]

Model 1200x1200

 Inatherm FFU 1140x1140      Silent       Optimum        Basic

 Afmeting

        mm 1132x534x440
 Gewicht*        kg 69            67           55
 Luchtvolume bij @ 0,45 m/s        m3/h 2105           2105         2105
 Luchtvolume gemiddelde snelheid        m/s 0,45            0,45         0,45
 Opgenomen vermogen @ 0,45 m/s        W 165            160         160
 Nominaal vermogen        W 500            500         500
 Toerental       TPM 1000           1000        1000
 Geluid**       L1 [dB] 49            50         51,5
 Geluid**       L2 [dB] 50            53         56

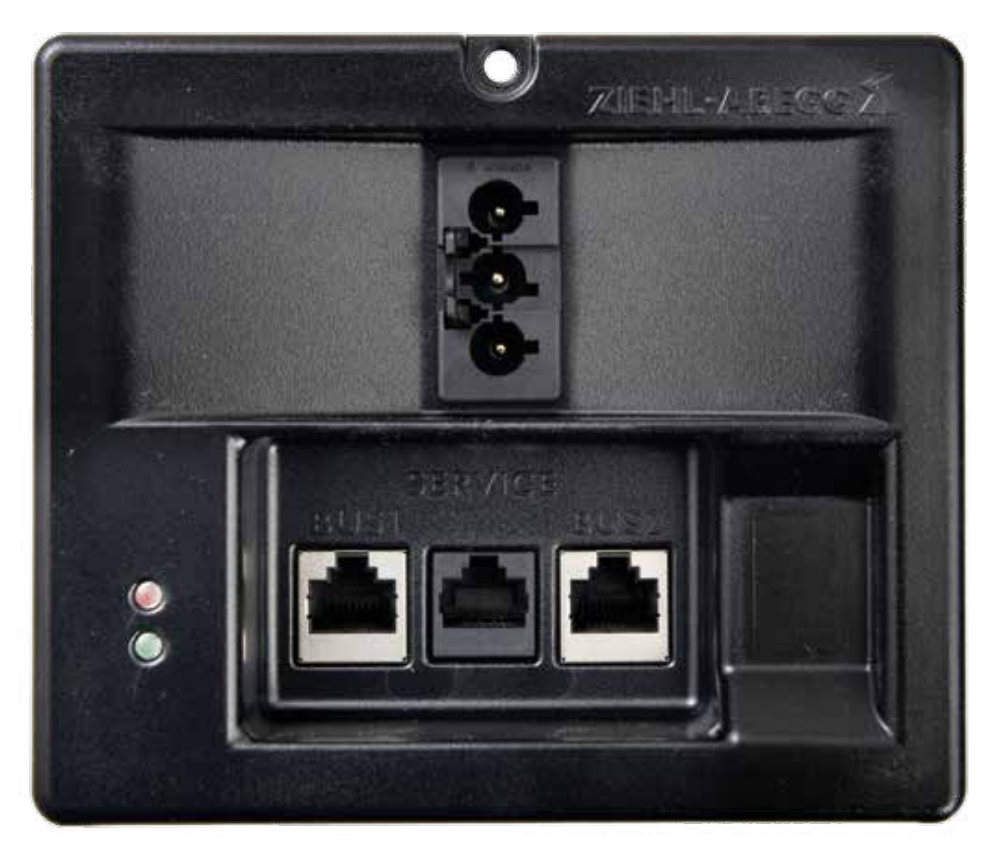

AANSLUIT-BOX EN 3D IMPRESSIE VAN DE FILTER FAN UNITS:
