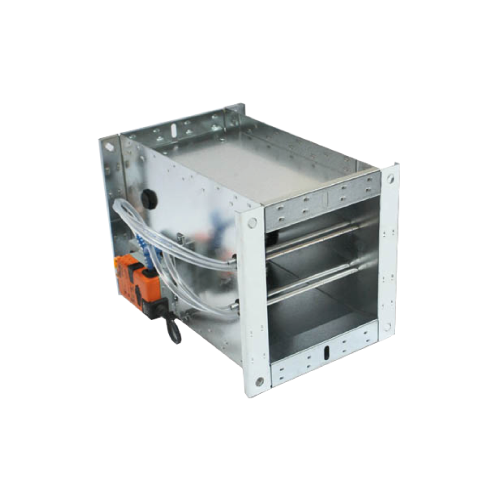

IVV-P-H Rechthoekige variabel volumeregelaar

IVV-P-H

De rechthoekige variabel volumeregelaar (VAV) type IVV-P-H wordt toegepast om de luchthoeveelheid in rechthoekige kanalen te regelen. Hygiëne-uitvoering (klasse 1 volgens ISO 8502-3). Luchtdichtheidsklasse C (volgens EN-1751).

Toegevoegde waarde van dit product

  • Standaard voorzien van servomoter
  • Hygiëne-uitvoering (klasse 1)
  • Luchtdichtheidsklasse C (EN 1751)

Omschrijving

De rechthoekige variabel volumeregelaar (VAV) type IVV-P wordt toegepast om de luchthoeveelheid in rechthoekige kanalen te regelen. Door middel van een externe waarde (bijvoorbeeld CO2 of temperatuur), kan deze regelaar de temperatuur en de binnenluchtkwaliteit in een ruimte regelen. De regelaar kan worden gebruikt voor zowel toevoer- als afvoerlucht.

De IVV-P-H is in diverse afmetingen beschikbaar namelijk in de afmetingen van (BxH) 200x100 t/m 1000x1000 mm. De variabel volumeregelaar bestaat uit een meetorgaan, klepbladen, een servomotor en een behuizing. De regelaar is aan beide zijden uitgerust met aansluitflenzen voor een eenvoudige montage op het kanaal.

Inwendige reinheid

De IVV-P-H wordt standaard geleverd als speciale, hygiënische uitvoering. Deze hygiëne-uitvoeringen voldoen aan de hoogste klasse volgens ISO 8502-3 en zijn exclusief verkrijgbaar bij Inatherm. U herkent de nieuwe uitvoeringen aan de -H in de productcode, de afgedekte kanaalaansluitingen en de groene sticker op het product.

  Logo inwendige reindheid

Luchtdichtheidsklasse C

De IVV-P-H variabel volumeregelaar van Inatherm voldoet aan luchtdichtheidsklasse C (volgens EN 1751).
Logo luchtdichtheidsklasse C

Servomotor

De IVV-P-H variabel volumeregelaar is standaard voorzien van een Belimo MF 24 V servomotor, die door een extern signaal (0–10 V / 2-10 V) wordt aangestuurd. Dit is een motor zonder Bus communicatie. De regelaar kan optioneel worden voorzien van een Belimo MP-Bus motor, een motor met LONWORKS- of Modbus-communicatie of een Siemens KNX motor.

Productcode

Inatherm Variabel Volumeregelaar, rechthoekig          IVV-P-H-aaaxbbb(-cc)

Hygiëne-uitvoering (H)

Breedte in mm (aaa)
200, 300, 400, 500, 600, 700, 800, 900 of 1000

Hoogte in mm (bbb)
100, 200, 300, 400, 500, 600, 700, 800, 900 of 1000

Uitvoering servomotor/communicatie (cc)

--       =  Belimo MF (standaard)
MP    =  MP-Bus
LON  =  LONWORKS
MOD =  Modbus
KNX  =  KNX protocol (Siemens)

Downloads

Technische documentatie

Bestektekst variabel volumeregelaar IVV-P-H
