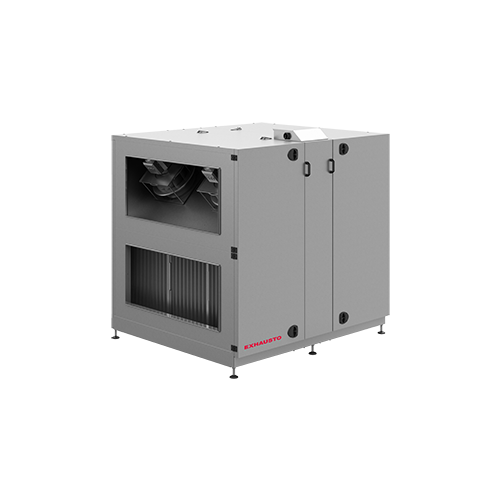

VEX280 Balansventilatie-unit met roterende warmtewisselaars (warmtewiel).

VEX280

De VEX 280 is een balansventilatie-unit met WTW via een roterende warmtewisselaar (warmtewiel). De unit is geschikt voor luchthoeveelheden van 2.500 m³/h tot 14.360 m³/h (max. luchthoeveelheid ErP 2018).

Toegevoegde waarde van dit product

  • Roterende warmtewisselaar
  • Meest compacte unit in de markt
  • Uitgebreide regeltechniek met mogelijk tot GBS communicatie
  • Uitgebreide selectiesoftware
  • Snelle levertijd

Omschrijving

De VEX 280 is een balansventilatie-unit met WTW via een roterende warmtewisselaar (warmtewiel). De unit is geschikt voor luchthoeveelheden van 2.500 m³/h tot 14.360 m³/h (max. luchthoeveelheid ErP 2018). U kunt kiezen uit twee rotortypen: standaard of hoog rendement. De vele varianten van de VEX200-serie bieden een hoge flexibiliteit wat betreft installatie en plaatsing, aangezien de aansluiting zowel in de eindwand als aan de boven- of onderzijde van de unit kan worden aangebracht. De units worden geleverd met geïntegreerde automatische regeltechniek, die toegankelijk is via de aansluitkast op de voorzijde van de unit. De VEX200-units worden ofwel geleverd als één geassembleerde unit (VEX240-250) ofwel in afzonderlijke secties (VEX260-270-280).

Technische gegevens

Capaciteit
2.500 - 14.360 m³/h
Opgenomen vermogen
5,0 kW
Stroomvoorziening
3 x 400V + N + PE ~ 50 Hz
Max. fasestroom
18 A (het stroomverbruik wordt van 2 fasen afgenomen en is niet sinusvormig)
Max. nulstroom
23,5 A (stroom voor dimensioneren)

Gewicht

Gewicht bedrijfsklare unit
525 kg
Gewicht unit voor intern transport
Ventilatorsecties: 2x 117kg, rotorsectie: 127,5 kg
Omgevingstemperatuur (in bedrijf)
-30°C....+50°C

Motortype

Motorklasse volgens IEC TS 60034-30-2
IE5 (Ultra Premium Efficiency)
Spanning ingang
1 x 230 V
Overstroombeveiliging
Ingebouwd
Regeling
Variabel via motorsturing (MC)
Regelsignaal met automatisch regelsysteem
Modbus
Regelsignaal met andere regeltechniek
0 - 10 V DC
Mediumtemperatuur (lucht)
-40°C...+40°C

Rotoraandrijving - stappenmotor

Netspanning
230 V
Fasestroom
0,2 A
Opgenomen vermogen
45 W
Overstroombeveiliging
Ingebouwd
Regeling (ingebouwde rotatiebewaking)
Variabel van 0 tot 10 tpm op de rotor

Ventilatorgegevens

Max. totaal rendement (A-D)
57,1%
ECO meetopstelling (A-D)
A
Rendementseisen
62N (2015)
ECO mate van rendement in het optimale werkingspunt
67,2N

Motorgegevens (optimaal werkingspunt)

EC-motor
Met motor-controller (VSD)
Opgenomen vermogen
2,359 kW
Luchtdebiet
4551 m³/h
Totaaldruk
1065 Pa
Tpm in optimaal werkingspunt
3078

Uitgangspunten:

Densiteit
1,2 kg/m³
Drukverhouding
< 1,11
Overige punten vergeleken EC327/2011
(zie handleiding van het product)

Downloads

Technische documentatie

Selectieprogramma

Eurovent certificaat

Maatvoering

Bestelformulier

Bestektekst VEX280

Brochure Warmteterugwinunits
