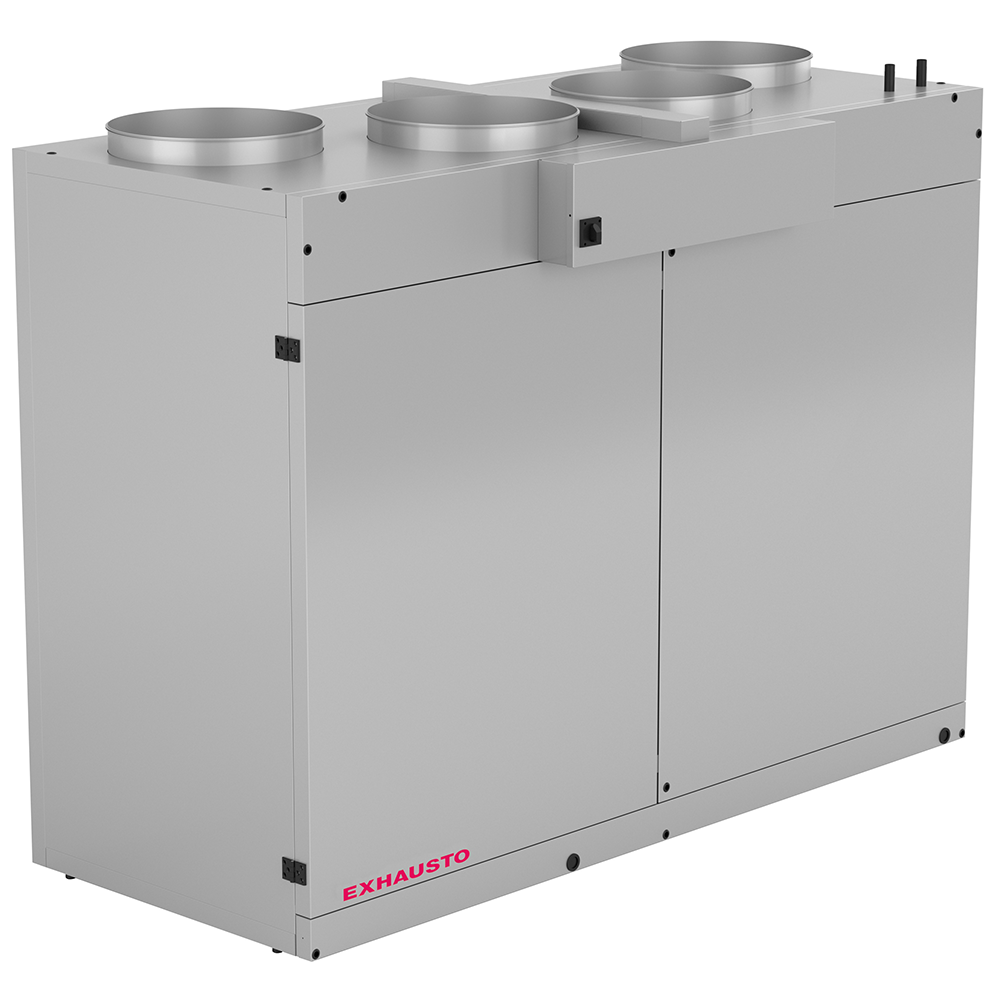

VEX330T BALANSVENTILATIE-UNIT MET TEGENSTROOMWISSELAAR

VEX330T

De VEX300T is een compacte VEX-unit, waarbij alle luchtkanalen in en uit de bovenkant van de unit worden geleid. Een Top-unit is ruimtebesparende oplossing, deels omdat alle kanalen worden aangesloten op de bovenkant van de unit, deels omdat de unit is ontworpen met ingebouwde koel-/verwarmingselementen. De VEX310T is geschikt voor luchthoeveelheden van 250 m³/h tot 1.760 m³/h (max. luchthoeveelheid ErP 2018).

Toegevoegde waarde van dit product

  • Capaciteit 250 tot 1.760 m³/h
  • Tegenstroomwisselaar
  • 4 bovenaansluitingen
  • Laag energieverbruik

Omschrijving

VEX300T is de aanduiding van een reeks compacte units waarbij alle kanalen aan de bovenkant van de WTW unit geplaatst zijn. VEX300T kan daarom vlakbij andere technische apparatuur geplaatst worden, omdat de zijkanten niet toegankelijk hoeven te zijn voor service. De serie omvat 5 grootten die beschikbaar zijn met het automatische regelsysteem EXact2 of voorbereid zijn voor andere regeltechniek.De VEX300T is voorzien van ingebouwde verwarmingselementen of koel-/verwarmingselementen, wat de installatiekosten laag houdt. Het is ook mogelijk om voorfiltratie van de toevoerlucht te kiezen.De constructie is geoptimaliseerd wat betreft compactheid, thermisch rendement, luchtdebiet en energieverbruik. Ondanks de compacte afmetingen is het eenvoudig om de unit te onderhouden met filtervervanging, reiniging, enz.De VEX300T moet binnenshuis worden geplaatst en kan voor elk doel worden gebruikt waarbij de speciale bovenconstructie gunstig is voor de installatie.De VEX330T is geschikt voor luchthoeveelheden van 250 m³/h tot 1.760 m³/h (max. luchthoeveelheid ErP 2018).

VEX300T Bypass-ontdooiing

De VEX300T is geconstrueerd met bypass-ontdooiing. Dat wil zeggen dat de buitenlucht bij risico van ijsvorming geheel of gedeeltelijk om de warmtewisselaar heen, direct naar de naverwarmer geleid wordt. Dit stelt hogere eisen aan de capaciteit van de naverwarmer. Daarentegen wordt zo een dure voorverwarmer vermeden. De tekening hieronder toont een voorbeeld van een ontdooisituatie.

VEX300T De-icing NL

Technische gegevens

Capaciteit
250 - 1.760 m³/h
Opgenomen vermogen
1,7 kW
Stroomvoorziening
1 x 230 V + N + PE ~ 50 Hz
Max. fasestroom
7,3 A
Gewicht bedrijfsklare unit
265 kg

Gegevens voor motor en motorregeling (MC)

Motortype
EC-motor
Motorklasse vlg. IEC TS 60034-30-2
IE4 (Super Premium Efficiency)
Spanning ingang
1 x 230 V
Overstroombeveiliging
Ingebouwd

Ventilatorgegevens

Max. totaal rendement (A-D)
60,0%
ECO Meetopstelling (A-D)
A
Rendementseisen
62N (2015)
ECO Mate van rendement in het optimale werkingspunt
79,4N

Motorgegevens (optimaal werkingspunt)

EC-motor
Met motor-controller
Opgenomen vermogen
0,457kW
Luchtdebiet
1.760 m3/h
Totaaldruk
685 Pa
Tpm in optimaal werkingspunt
3.019 RPM

Uitgangspunten

Densiteit
1,2 kg/m3
Drukverhouding
< 1,11
Overige punten vergeleken EC327/2011
(zie handleiding van het product)
